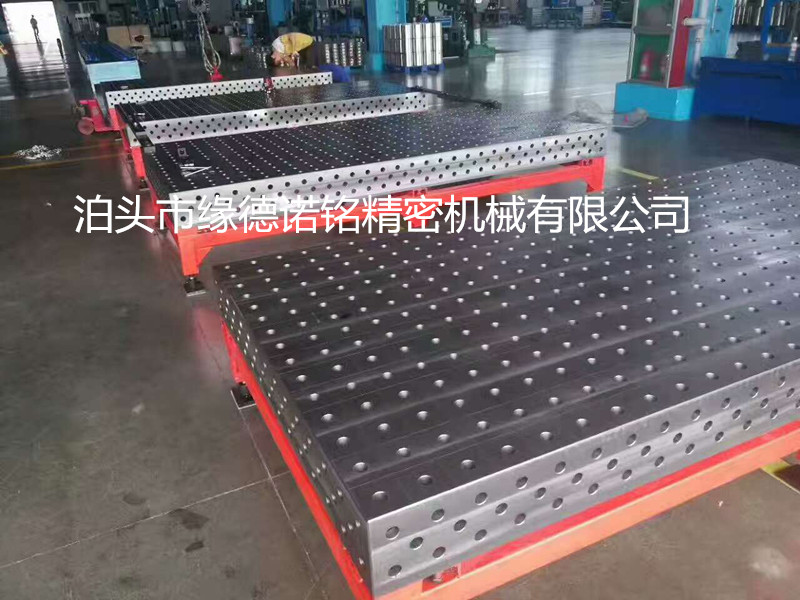

3D多功能焊接平臺技術參數：28系列工裝平臺孔距為100mm,16系列工裝平臺孔距為50mm,，平臺上均刻有相應的網格線,，根據客戶要求，在平臺的兩直角邊上面可以刻畫毫米標度尺,；

1. 通用2D,、3D工裝平臺(Φ16,、Φ28孔系):

1) 工裝平臺的平面度:≤0.15mm/m2, 3D平臺平面與側面的垂直度:≤0.15mm/m

2) 工裝平臺材質：鋼件（低合金鋼Q345）,進行整體熱處理，消除內應力

3) 孔距位置公差±0.05mm以內

4) Φ16系列孔距為50mm,，Φ28系列孔距為100mm

2. 工裝夾具的主要輔件:

1) U型方箱,、L型方箱：

3D多功能焊接平臺材質：Q345，平面度≤0.2mm/m2,垂直度≤0.15/200mm,、平行度≤0.20/200mm

2) 支撐角鐵：

材質：Q345或HT250,，平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm

3) 定位件：材質：45#,，平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm

4) 角度器：材質：45#,，可根據刻度   定位0至225度的任意角度,，角度調節   到0.5度

5) 鎖緊件：材質：45#，鎖緊力≥1.2T,，調質處理HRC32～35°,；鋼珠淬火處理HRC58～62°

6) 壓緊件：材質：45#，調質處理

3D多功能焊接平臺產品特點：互換性強,、穩定性高,、精度保證、性價比高,；適用于小批量多品種多規格的工件焊接和產品的裝配,。

3D多功能焊接平臺產品分類：按孔系分為：Φ28和Φ16兩大系列，按結構分為二維柔性組合工裝和三維柔性組合工裝,，工裝平臺按材料分為鋼件平臺和鑄鐵平臺以及復合板平臺,。
