三維柔性焊接件平臺尺寸: (材料q345或HT200 也可以稱16mn)
長x寬:
1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000
三維鑄件平臺尺寸: (鑄鐵ht300)
2000x1000/2400x1200/3000x1500
所有三維柔性焊接平臺側面高度為200mm
孔尺寸:
Φ28系列平臺:孔公差是D10級,,與平臺相配的鎖銷是h7級,。 相鄰兩孔的孔心距是100±0.03mm
Φ16系列平臺:孔公差是D10級,,與平臺相配的鎖銷是h7級,。 相鄰兩孔的孔心距是 50±0.03mm,

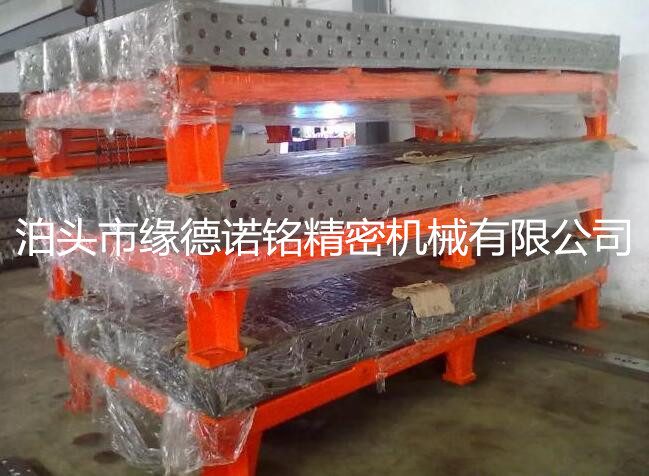

工作臺立柱分三種形式:高度(分三種)承重力均為2T,、固定(框架型)承重力為5T,、活動(升降型承重力為3T)、(帶剎萬向輪型承重力為1T),。

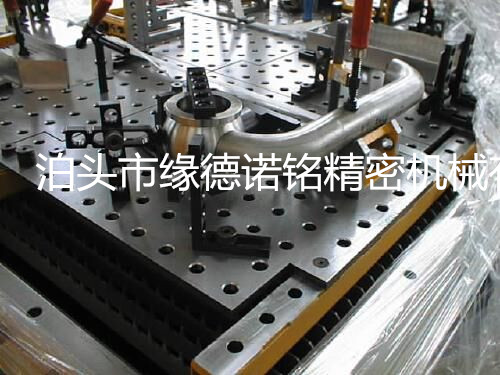

三維柔性焊接平臺是一種三維平面孔系夾緊系統,,有D28和D16兩種系列,。它以多種形式的工作臺為基礎,配備多種形狀,、多種規格的標準結構模塊,,相互間通過定位件、連接件及鎖緊銷連接,,在工作臺上需要焊接和裝配的工件用帶補償?shù)男问蕉鄻拥氖謩訆A緊器夾緊,。根據需要,也可以配備液壓,、氣動,、鏈型等多種形式的夾緊方式。組合夾具具有經濟性,、柔化性,、互換性和重復性的特點。
三維柔性焊接平臺承載能力高,,鋼性穩定,,它的五個面均加工有規則的孔,并刻有網線,。焊接平臺可方便地延伸和擴展,組合,。經擴展的標準臺面可模塊化的定位和夾緊直接連接在一起。在安裝,、調整和定位工件過程將柔性三維組合焊接工裝系統的通用功能展示的淋漓盡致,,尤其在了大型工件方面的應用上。
三維柔性焊接平臺一般只要采用正確的方法使用和保放,使用壽命很長,,工作面的精度可以保持使用2年以上,,精度降低時可以通過調試或刮研工藝恢復,平板本身的使用壽命可以達到50-100年,,所以,,在使用過程中要注意不要在潮濕,有腐蝕,、過高和過低的溫度環境下使用和存放,,這樣才可以延長使用壽命,保證工作質量,。為了防止焊接平板(焊接平臺)發生有害的變形,,在發裝平板時,要將支承支在主支點處,。支承時,,盡量將平板的工作面調整到水平面內。
檢驗完畢或劃線完畢后,要把工件抬下來,,不得長時間放在平板上,。使用完畢,要及時擦凈平板的工作面,,然后涂上一層防銹油,。如果比較長時間不用,涂上一層黃油,,然后鋪一層白紙,。用木板制作的一個專用罩,不用時,,用罩子將平板罩住,,嚴禁水滴在焊接平板(焊接平臺)上。
