米制普通螺紋

1. 米制普通螺紋用大寫M表示，牙型角2α=60°（α表示牙型半角）,；

2. 米制普通螺紋按螺距分粗牙普通螺紋和細牙普通螺紋兩種；

2.1. 粗牙普通螺紋標記一般不標明螺距,，如M20表示粗牙螺紋,；細牙螺紋標記   標明螺距，如M30×1.5表示細牙螺紋,、其中螺距為1.5,。

2.2.普通螺紋用于機械零件之間的連接和緊固，一般螺紋連接多用粗牙螺紋,，細牙螺紋比同一公稱直徑的粗牙螺紋強度略高,，自鎖性能較好。

3. 米制普通螺紋的標記：M20-6H,、M20×1.5LH-6g-40,其中M 表示米制普通螺紋,，20表示螺紋的公稱直徑為20mm，1.5表示螺距,，LH表示左旋,，6H、6g表示螺紋精度等級,，大寫精度等級代號表示內螺紋,，小寫精度等級代號表示外螺紋，40表示旋合長度,；

3.1. 常用米制普通粗牙螺紋的螺距如下表(螺紋底孔直徑：碳鋼φ＝公稱直徑－P,；鑄鐵φ＝公稱直徑－1.05~1.1P；加工外螺紋光桿直徑取φ＝公稱直徑－0.13P)：

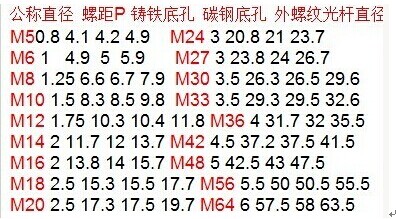

 常用米制普通粗牙螺紋的直徑螺距
