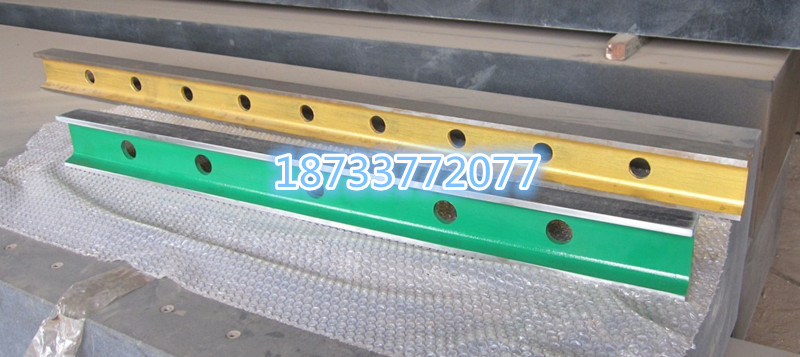

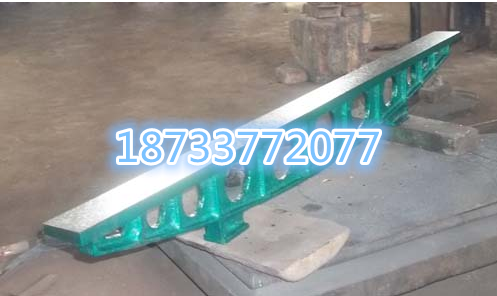

鑄鐵平尺,,具有精確平面的尺形量規,。平尺用于以著色法、指示表法檢驗平板,、長導等平面度,,也常用于以光隙法檢驗工件棱邊的直線度。
按JB/T7977-99標準制造,,材料HT200,工作面采用刮研工藝,,使用溫度(20plusmn;5)℃工作面要求:不得有嚴重影響外觀和使用性能的砂孔、氣孔,、裂紋,、夾渣、縮松,、劃痕,、碰傷、銹點等缺陷,。特大型軸承大而重,,價值昂貴,大都是單件或小批量生產,,又是重點產品或重要工程配套交貨期緊,,屬高精尖技術產品。測量它,,需要采用特殊的測量方法和測量工具,。其內徑、外徑,、滾道,、內錐標準件采用裝有專用側塊的橋尺代替,這樣可以起到操作簡單,,使用方便,、測量準確、節約經濟的效果,。故橋尺被選作特大型軸承生產中常用的專用量具,,掌握這種特殊的專用量具的檢測方法是極為必要的。
工作原理:鑄鐵檢驗平尺是具有精確平面的尺形量規,,主要用于以著色法,、指示表法檢驗平板,、長導軌等的平面度,也常用于以光隙法檢驗工件棱邊的直線度,,一般用優質鑄鐵制造,,矩形平尺也有用軸承鋼或花崗石制造的。
修理維護:橋尺易于保管,,懸掛平放均可,,不會因長期平放而影響其直線度、平行度,。
鑄鐵測量平尺保存不易生銹,,使用期間不用涂油,長期不使用,,存放時涂上薄薄一層一般工業用油,,以防止生銹而影響精度。
規格 |
工作面直線度或平面度 |
||
精度等級 |
|||
0級 |
1級 |
2級 |
|
500×45 |
3 |
6 |
12 |
750×50 |
4 |
8 |
15 |
1000×60 |
|
10 |
20 |
1200×60 |
|
15 |
30 |
2000×80 |
|
18 |
36 |
2500×100 |
|
22 |
44 |
3000×100 |
|
|
52 |
3500×100 |
|
|
60 |
4000×100 |
|
|
68 |
5000×120 |
|
|
84 |
6300×1520 |
|
|
105 |
8000×200 |
|
|
132 |
