二層調整墊鐵和三層機床調整墊鐵規格表及參數

2013-08-03 15:29:01

新聞詳情

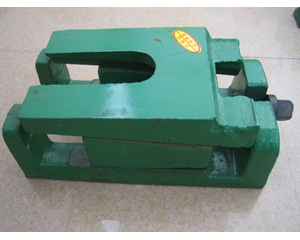

調整墊鐵常規使用分為兩層和三層兩種結構形式,，用于機床設備的支撐安裝、調整水平,。兩層整體承重要大,，但是使用當中會產品位移,，三層墊鐵相對承重要小一些，不過位移量要小于兩層墊鐵。根據我們多年的生產總結,，現在市場上用的多的還是兩層調整墊鐵,。下面附調整墊鐵的規格及相關技術參數,，希望可以給各界朋友提供相應的產品選擇起到的幫助作用。

兩層調整墊鐵規格：

規格	螺栓	重量	載荷	規格	螺栓	重量	載荷
135×80×45	M14	1.6	600	260×130×70	M18	6.2	3500
150×70×40	M14	1.5	600	260×140×150	M20	19	7500
160×80×50	M16	2	1000	280×130×70	M18	6.3	3600
160×80×50	M14	1.5	600	280×130×70	M18	7.2	4000
160×80×50	M16	2.6	1200	280×140×100	M24	13	6500
180×90×50	M16	2.3	1200	280×160×80	M24	11.5	5000
180×90×50	M16	2	800	280×160×80	M24	10	5000
200×100×55	M16	2.5	1100	下芯290×120×80	M20	12	5000
200×100×55	M16	3	1500	300×130×75	M20	6.5	3500
200×100×55	M16	3.3	2000	300×130×70	M18	6.2	3200
200×100×65	M16	4.2	2500	300×140×80	M20	7.3	4000
200×100×70	M16	6.4	3500	300×140×80	M20	8.6	5000
200×100×80	M18	6.2	3500	300×150×80	M24	10.5	5500
200×100×80	M16	4.9	3000	300×150×100	M24	12	6000
200×100×100	M18	7	3000	300×150×125	M24	15	6200
220×110×55	M16	3.2	2000	300×180×120	M30	20	6500
220×110×60	M16	4	2500	300×200×100	M24	21	7500
220×150×80反	M20	10	3000	下芯320×160×100	M24	18	7000
240×120×70	M18	3.7	2800	350×160×100	M24	17.5	6500
240×120×70	M18	4.9	3200	350×180×100	M24	18.5	7500
240×120×70	M18	4.2	3000	350×180×120	M24	27	10000
240×120×70	M18	7.2	4000	350×200×120	M24	25	8000
240×120×70	M20	6.2	3500	400×200×75	M24	20	6500
250×140×110	M20	13	5000	400×200×120	M30	29	8500
250×145×75	M18	8.5	4500	400×200×150	M30	32	8700
250×140×85	M20	13	5000	420×220×120	M30	30.5	8700
250×150×110	M24	20	6000	420×220×120	M30	38	8800
下芯250×160×65	M20	11	5000	450×250×110	M29	48	15000
260×130×70	M18	5	3300

三層調整墊鐵規格：

規格	螺栓	重量 (kg)	載荷
160×80×70	M14	3.7	600
200×100×80	M16	6.5	1200
240×120×100	M18	12	2500
240×150×100	M18	13	3000
240×160×80	M24	14	3200
300×150×100	M24	21	3500
300×190×100	M24	25	3800
310×250×110	M24	38	4000
350×180×110	M24	31	4500
